2019-02-26
河南天成衡器（集團）有限公司專注從事電子稱重計量控制工程設備和相關電子儀器儀表的開發、生產、經營，是一家集科、工、貿為一體的高新科技企業。擁有實力雄厚的專注隊伍，生產設備先進，檢測手段齊全，用戶遍布全國。公司還可為有特殊要求的用戶開發各種非標專用稱重系統，提供稱重計量控制及相關計算機網絡管理系統的設計、改造方案，為用戶建立穩定、、、可控的現代計量管理系統提供多方位服務。
“電子稱重，盡在天成”。公司的供應和服務涵蓋了靜態、動態電子稱重各類各型產品。在保持發揚自主創新傳統、不斷開發新產品的同時，努力吸取國外先進技術，始終以科技為先導，及時滿足用戶需求。公司近年來先后與日本、意大利、德國等國企業聯手拓展業務，并進入歐洲、中東、西亞和東南亞市場，以優良的產品和的服務贏得了國內外用戶的好評。
公司董事長吳留柱先生從事電子稱重事業二十多年，是獲得的臺ORS電子吊秤研制發明的參與者之一，對電子稱重的理論研究、實踐發展和市場開拓，積累了豐富的經驗，并多次到過俄羅斯、日本、東南亞等地考察訪問，是我國電子稱重方面的知名專家，在中國衡器界和企業用戶中聲譽卓著，現任中國衡協技術專家委員會委員，全國衡器標準化技術委員會委員，中國《衡器》期刊編委。
2007年為四川眉山鋁業碳素煅燒生產線計量控制系統實施技術改造，在煅前安裝了WF1224-87型敞開式稱重給料機，煅后安裝MSI電子皮帶秤，完全達到預期要求，實現穩定給料，計量精度優于0.5%，生產、管理人員非常滿意。2008年春眉山鋁決定對其余兩條生產線進行同樣改造。5月23日，天成公司董事長吳留柱率隊施工，修整地震損壞設備，同時完成兩套新設備的安裝調試，使全部三條生產線的自動稱重控制系統達到正常運行要求。
近年來，河南天成深入碳素行業調研，針對企業在稱重計量系統控制方面遇到的困難和問題，運用國內外新技術和產品，及時的提供了可靠解決方案，受到相關企業的贊許。
河南天成愿為更多碳素行業的朋友分憂解難，共謀發展！
?。ü吨袊?guó)碳素信息》用作封里廣告宣傳資料）
淺談碳素行業稱重計量控制系統及其技術改造
吳留柱 秦繼明 孟海軍
?。ê幽咸斐珊馄饔邢薰?，河南，鄭州 450004）
一、碳素生產工藝流程對稱重計量控制系統的要求和現狀
在鋼鐵和有色冶金生產過程中，碳素產品是不可或缺的重要輔助材料。為了制造出合格、的碳素產品，需要對配料進行的計量和控制。不同以往的是，現代工業化生產流程中，這種計量和控制都是在物料的輸送（運動）狀態下實施的，即動態計量和實時控制，對計量控制設備的可靠性要求很高。加之生產過程常常伴隨著振動、粉塵和高溫，實現配料和可靠控制就更加困難。
以電解鋁陽極生產為例，據調查，在煅燒石油焦工藝流程中，如何實現穩定、的給料就是困擾很多企業的一個難題。四川啟明星鋁業有限責任公司電解鋁廠石油焦煅燒爐前曾采用國內某廠家研制的稱重給料機（配料秤）進行給料控制，在生產運行過程中，由于種種原因經常出現卡料和給料失控現象，造成爐溫失常，供料流程常被打斷，影響工藝的正常進行。為控制爐溫, 操作人員需不斷的調節燃?xì)夂惋L(fēng)門?？喜坏珦p傷了給料機的皮帶, 清理卡料和給料失控, 也消耗大量的人工，有時在緊急狀態下不得不臨時采用人工給料，給生產管理帶來了極大的煩惱。據了解，上述問題在碳素企業相當普遍。 在這種情況下，產品質量和經濟效益受到的影響可想而知。
二、利用國內外先進技術，對碳素生產工藝中的稱重計量控制系統進行技術改造
為了解決碳素生產工藝流程中的稱重計量控制問題，許多廠家和科技人員不斷進行積極的探索。近年來，河南天成衡器有限公司針對眾多碳素企業反映的上述問題深入調研，開發和引進新技術、新產品，終于使這一難題獲得了較為令人滿意的解決。

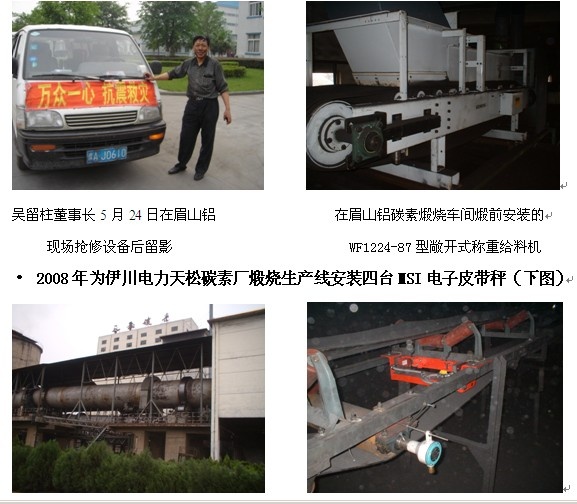

2007年7月，應眉山啟明星鋁業有限責任公司要求，天成公司為其煅燒車間一號生產線的煅前、煅后制定了自動稱重、給料控制系統的技術改造方案，并于當年9月順利實施。煅前安裝了技術的某跨國公司產品WF1224-87型敞開式稱重給料機，該設備內部采用模塊設計、直接承重式秤架結構的電子皮帶秤，配置功能強大的BW500積分儀，可進行雙向PID控制，一舉解決了關鍵性的煅前給料的性和可靠控制問題；煅后安裝了采用同一技術的MSI電子皮帶秤。經4個多月的連續運行，技術改造完全達到了預期要求，煅前實現在2-10T/H范圍內穩定給料，計量精度優于0.5%，生產、管理人員非常滿意。由于給料穩定、，也使煅燒爐的溫度穩定，保證了產品質量；給料機連續無故障運行，減少了維護投入，工作人員省力、省心、放心；綜合經濟效益明顯提高。2008年春，眉山鋁決定對其余兩條煅燒生產線實施同樣的技術改造，并于汶川大地震后的5月下旬順利完成這項工程，確保了及時恢復生產。2008年6月《中國有色冶金》雜志發表專題文章《稱重給料機在鋁電解石油焦煅燒工藝的應用》，對此進行了主要介紹。
眉山鋁的成功經驗，是解決碳素生產工藝流程中稱重計量控制問題的一次可喜嘗試，在行業內產生積極、廣泛的影響。2008年7月到10月，天成公司先后又為洛陽香江萬基鋁業公司、河南伊川電力天松碳素廠的稱重計量控制系統進行了同類技術改造，已經和即將投入使用。
三、MSI電子皮帶秤和WF1200系列給料機的主要技術特點
河南天成公司為眉山鋁碳素生產線制定的稱重計量控制系統技術改造方案，采用的是目前在世界上技術的WF1200系列給料機和MSI電子皮帶秤。這種給料機和皮帶秤使用的是直接承重式秤架，它簡化了稱重結構, 降低稱重系統的無效載荷, 提供合適的量程和靈敏度, 特別對于小流量稱重有獨特的優勢。與一般常用的杠桿式秤架不同，它采用了被稱為“三無”的直接承重式秤架結構，“三無”即無杠桿、無支點、無平衡重，也就是沒有輔助承載器。這種設計帶來的好處是顯而易見的：
1、維護方便。在秤架上沒有杠桿支點，沒有可動部件，故不存在諸如磨損等問題。杠桿式秤架秤體大，易積灰需經常清掃，否則會引起零點變化；而直接承重式秤架尺寸短小，水平表面積更小，積灰對零點影響微小，無需經常清掃。特別適 直接承重式秤架原理示意圖
用于粉塵大、環境惡劣的碳素煅燒生產線。
2、結構簡單。直承式秤架結構保證了物料的重量通過稱量托輥組直接加在稱重傳感器上，皮重、料重一起稱，所以秤架結構非常簡單，重量也非常輕。
3、秤架具有模塊化特點，通用性好。秤架結構不僅簡單，對不同寬度皮帶來說零部件的通用性也比較好，除了靜態梁、動態梁的寬度相應變化外，其余部分幾乎是一樣的。同時，模塊化設計結構大大減少了維修和更換備件的工作量和成本。
4、 度高。由于采用的是高精度的產品三梁平行四邊形稱重傳感器，能完全避免皮帶與托輥磨擦產生的水平應力的影響，其重復性是0.01%，非線性和滯后均為0.02%。這對于MSI皮帶秤的名義精度0.5%來說不僅足夠，而且還有余地。由于采用直接承重式結構，也相應減少了因這些部件帶來的測量精度損失和在物料輸送過程中機械震動給稱量系統帶來的干擾。
WF1200系列給料機除了內部采用MSI秤體，同時還基于先進而獨特的設計理念和節能、、低耗的原則，科學的選配適合的電機和減速機, 力圖以小的能耗達到滿足客戶要求的目的。給料機的電功率通常只有用戶原設計的1/3甚至1/8，大大降低了運行費用, 并延長設備的使用壽命, 同時實現較高的可靠性、穩定性、性和較小的維護費用, 使用戶終獲得極高的性價比和更好的經濟效益。
WF1200系列給料機還具有以下技術性能上的優點和特點：
?。?）通過BW500可實現雙向PID調節、計算機遠程集成控制，提高混料連續性、穩定性，可計量性和記錄可跟蹤性；
?。?）機體長期（2-3年）不需維護，獨特的懸臂設計便于皮帶更換；
?。?）滿足±0.5%到0.25%的高精度，和以載荷為基礎10：1，以速度為基礎30：1的大量程比。
四、碳素行業稱重計量控制系統的應用技術發展趨勢和前景展望
稱重計量是科研、經濟和日常生活不可缺少的重要過程，隨著現代化進展，其要求越來越高，其手段更加先進。建國以來，中國的稱重計量大致經歷了“機械改電子，手動改自動，模擬到數控，分散到集成”的不斷提高過程。特別是改革開放三十年來，衡器產業發展迅速，靜態稱重產品更加多樣，技術更加先進，動態稱重的應用則越來越廣泛，市場正在不斷擴大，適應并推動了經濟社會的發展和進步。
當前，黨提出建設小康社會、和諧社會的目標，強調以人為本、保護環境、可持續發展，企業更加注重創新、節能減排、質量。加強稱重計量控制系統的技術改造無疑是實現這些目標的重要環節和不可缺少的手段。
綜觀碳素行業現狀，在稱重計量控制方面呈現的是參差不齊的狀況。不少實行現代化管理的企業，注重采用先進技術和設備，或及時對計量控制系統進行更新改造，保持了企業的整體進步和協調發展。也有一些中小企業忽視技術改進，或無力投入，在稱重計量控制方面還很不完善。不少需要?jiǎng)討B(tài)計量的單位只有靜態稱重（如電子汽車衡、平臺秤等），沒有動態稱重；有的則在皮帶機供、出料口附近加裝圓盤取料設置，用以定期不定期測估流量，誤差很大；還有少數單位仍在使用有輻射隱患的核子秤，等。應該看到，稱重計量手段的落后，不但降低企業的生產效率、產品質量，從而影響企業經濟效益和市場競爭力，還關系員工的身心健康和企業的社會責任，與其“亡羊補牢”，不如“未雨綢繆”。
隨著黨的十三屆三中全會提出的新的社會發展目標深入人心和宏觀經濟政策的日益落實，企業技術創新、技術改進的的步伐必然快速，一些碳素行業計量手段落后、污染大、質量差、效率低的局面終將改變。努力創造和采用技術先進、節能環保的新設備、新工藝，包括一套完善的稱重計量控制系統，是企業管理者應該重視和解決的問題。
?。?nbsp; 2008-10-17 ）
參考文獻：
1、 方原柏《電子皮帶秤》，北京：冶金工業出版社，2007。
2、 吳留柱等《稱重給料機在鋁電解石油焦煅燒工藝的應用》，〈中國有色冶金〉雜志，2008年第三期。
( 擬投送《中國碳素信息》會刊、《衡器》雜志的文章 )
